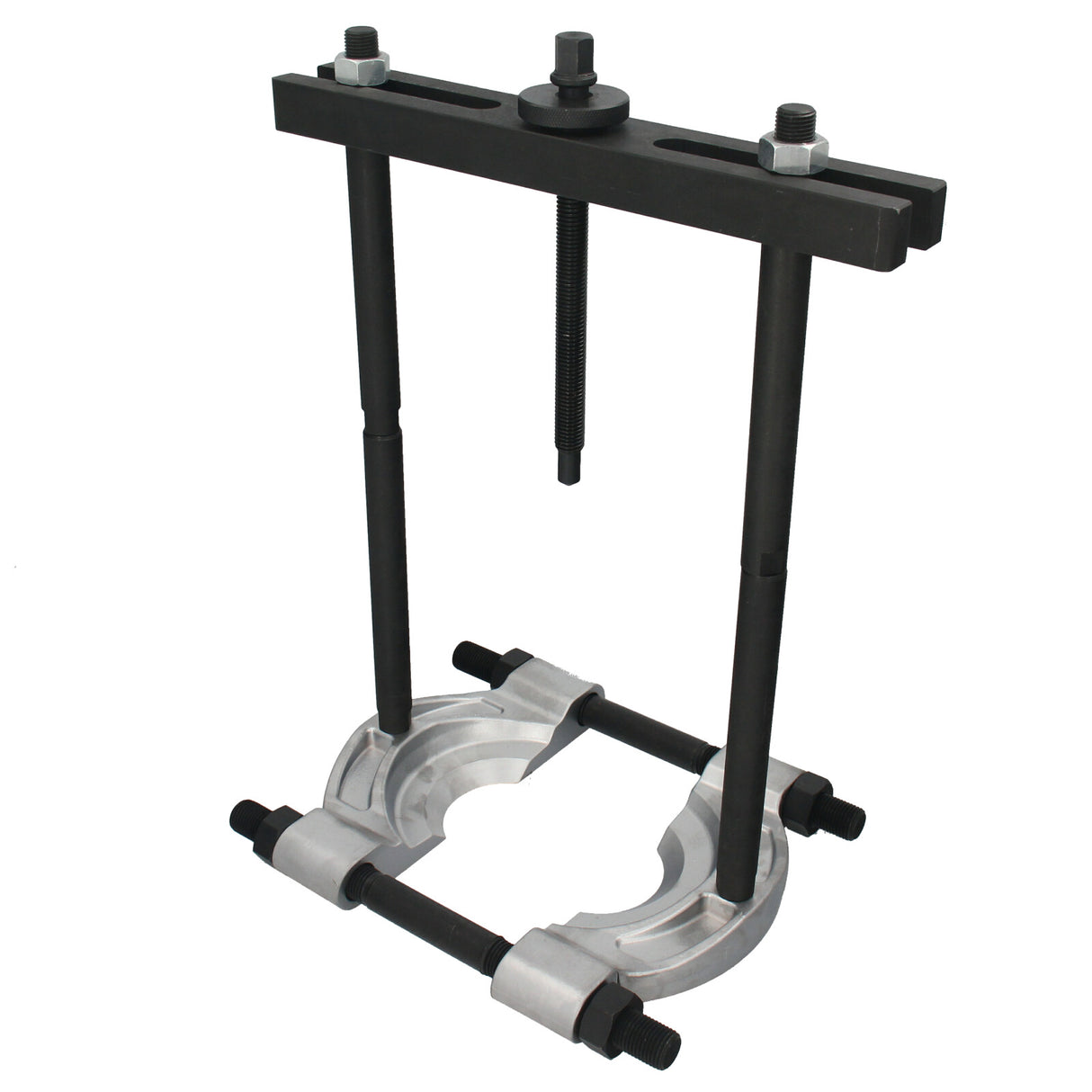

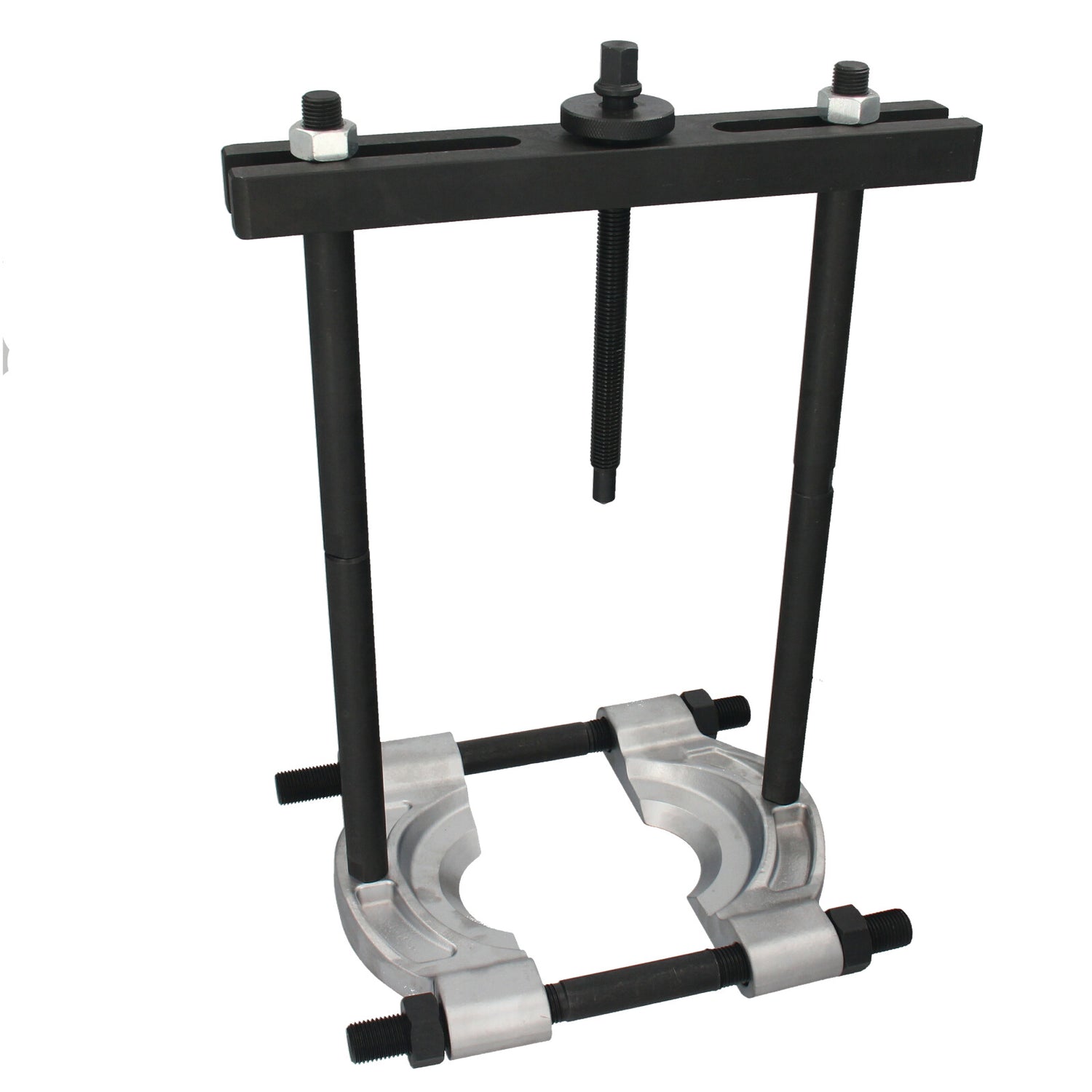

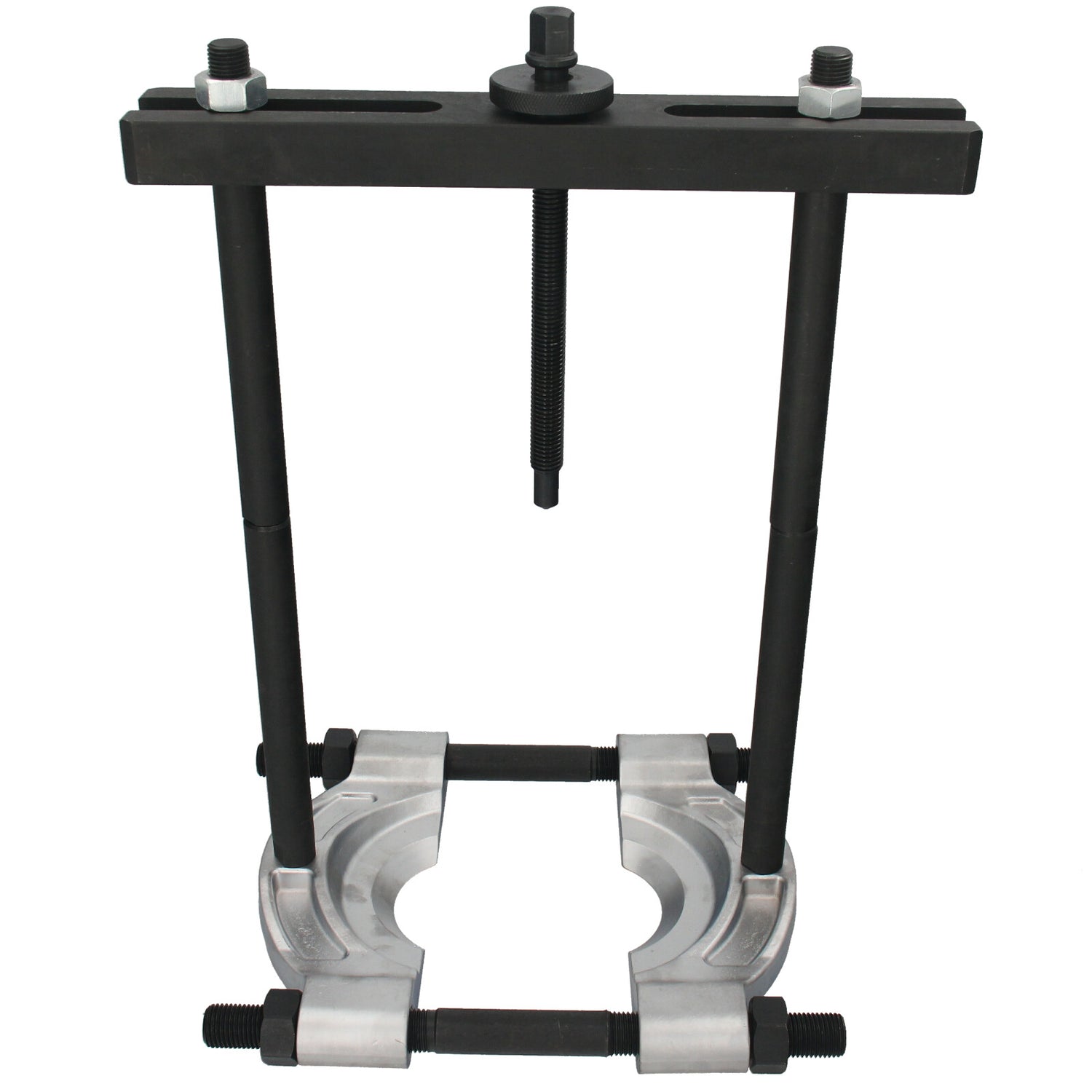

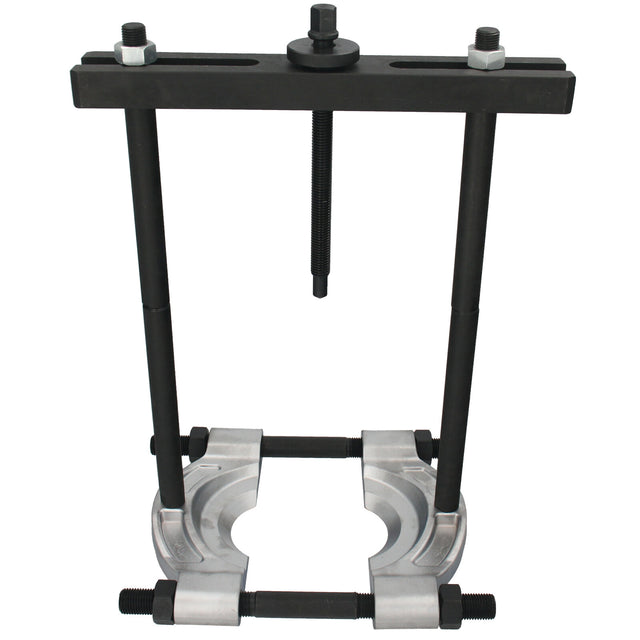

Lames séparatrices pour roulements 39 — 225 mm avec kit complémentaire pour extracteur de roulements

Détails techniques

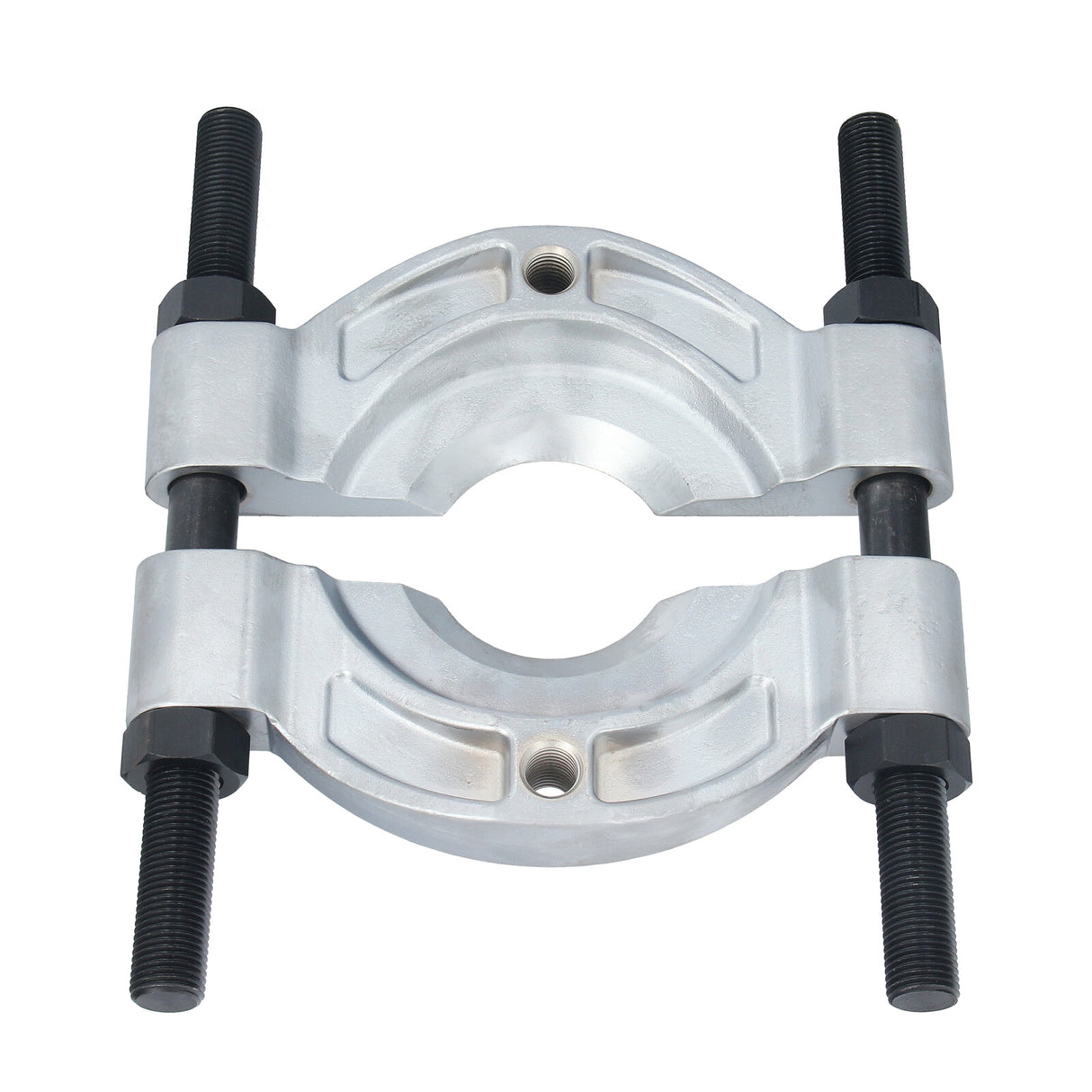

AT1184 - Lames séparatrices 39-225 mm :

forgées à la matrice

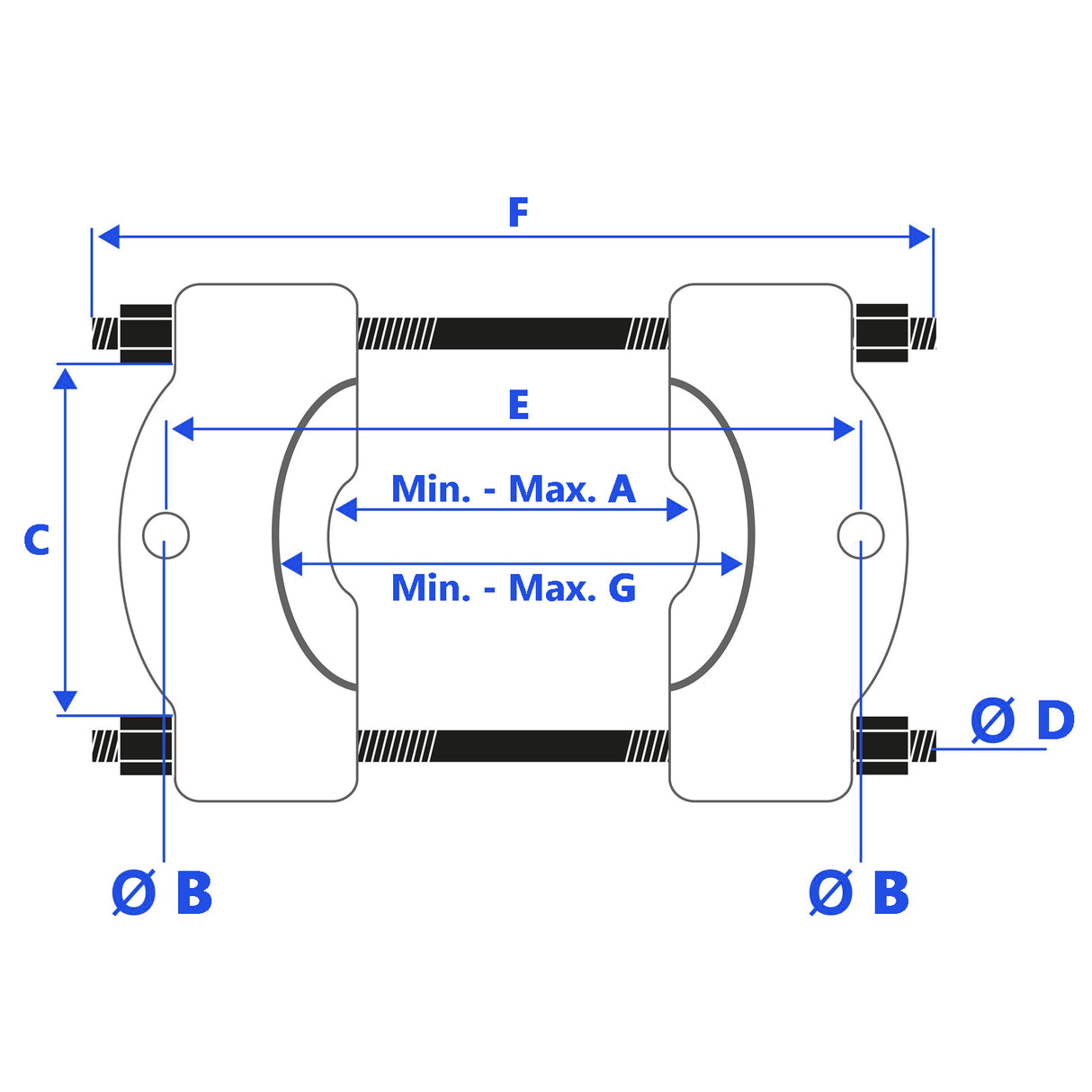

Écartement (A) min. / max. en mm

min. 39 mm / max. 225 mm

Filetage de réception du boulon d'extraction (B) : 3/4" x 10 UNC

Écartement des boulons de serrage (C) en mm : 224 mm

Filetage des boulons de serrage (D)

1" x 12 UNF

Écartement des boulons d'extraction (E) min. / max. en mm : min. 164 mm / max. 350 mm

Longueur des boulons de serrage (F)

350 mm

Appui des lames séparatrices (G) min. / max. en mm : min. 102 mm / max. 288 mm

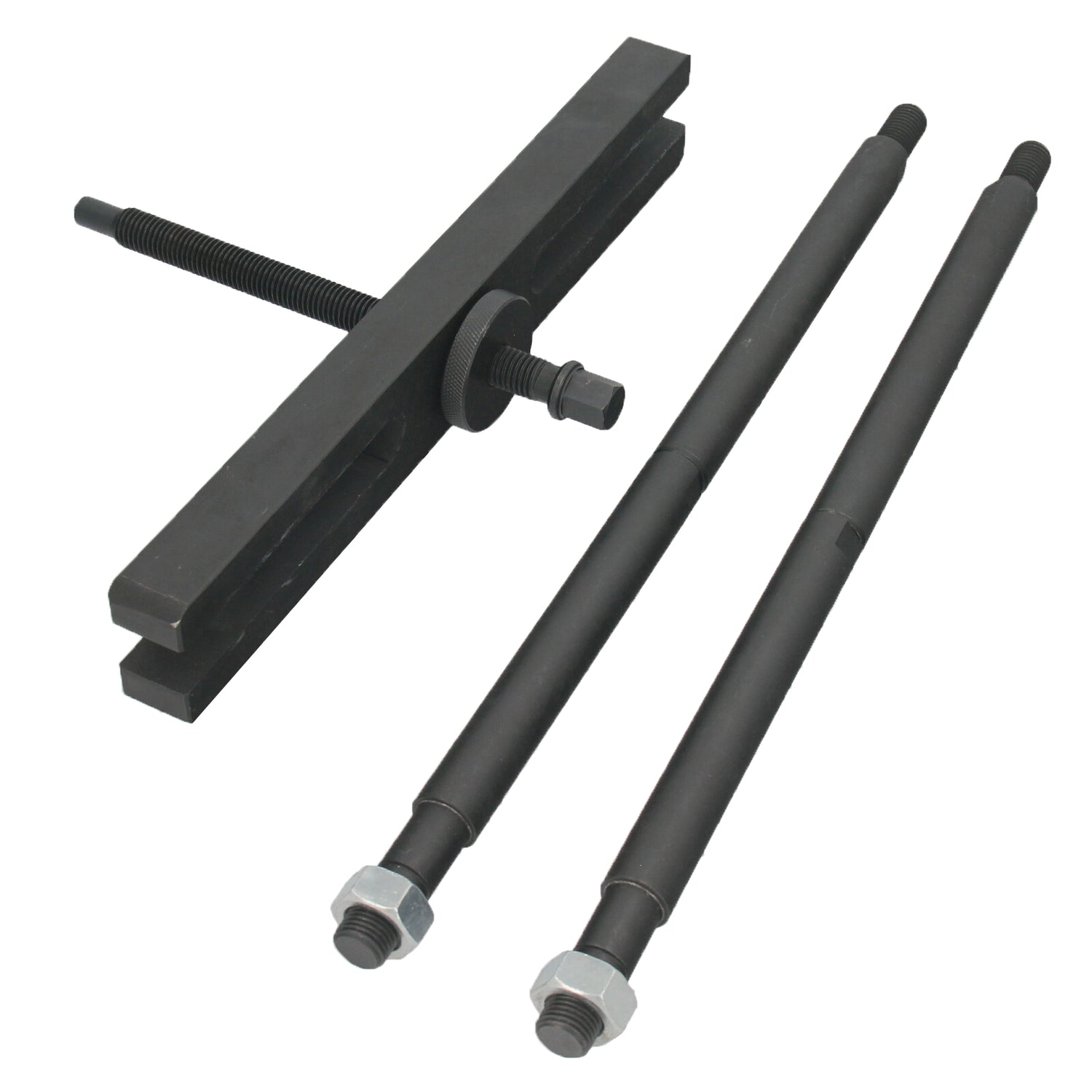

AT1466 - Kit complémentaire pour extracteur de roulements :

1x traverse d'extracteur, longueur

400 mm

1x broche de traction (tige filetée), longueur : 320 mm, filetage 1-1/8", tête hexagonale 22 mm

2x bras d'extracteur hexagonaux, longueur : 280 mm, filetage M20

2x pieds / rallonges d'extension

longueur : 220 mm, filetage M20

AT1184-1466

AT1184

AT1466

Outil manuel pour le démontage d'engrenages, de poulies, de roulements, de volants de direction et de pièces similaires coincées. Particulièrement adapté au démontage de grands roulements sur les véhicules (voitures/poids lourds), les ATVs et les véhicules utilitaires légers.
